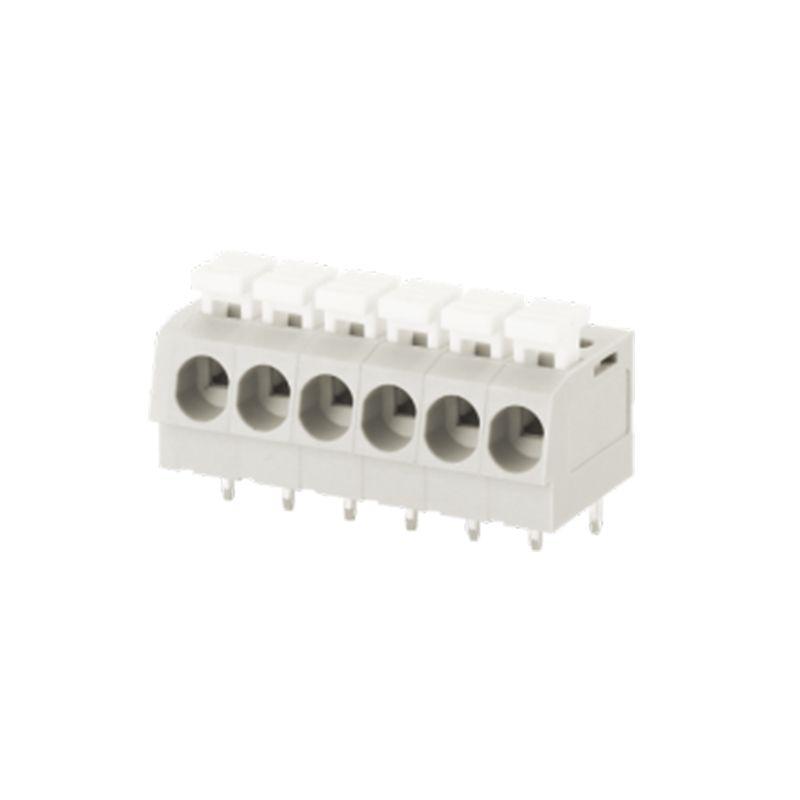

產品名稱：NX202-5.00

彈簧式PCB連接器

額定電流: 12 A

額定電壓: 300 V

使用線徑: 20-12 AWG

間距: 5.0 mm

安裝: 波峰焊

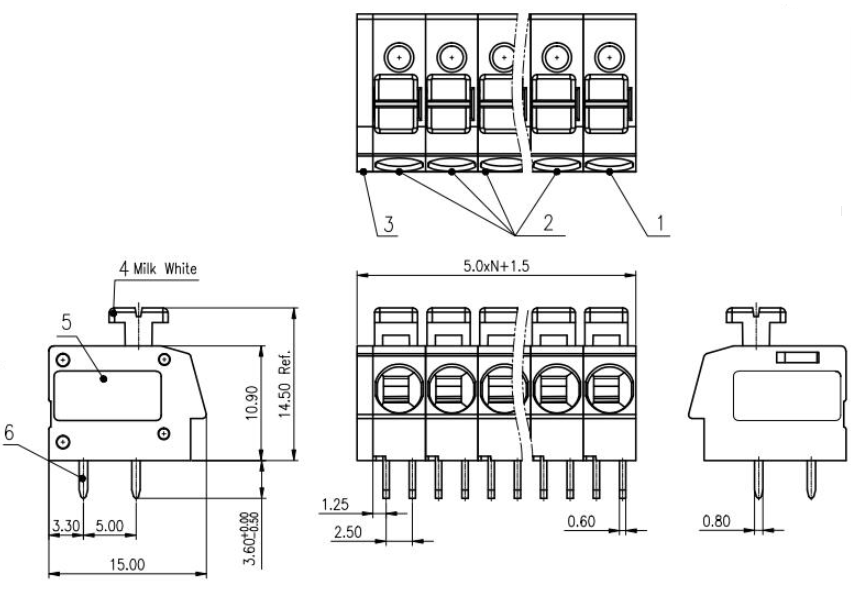

技術參數設計圖紙

技術數據-UL/CUL
等級 Use GroupBCD
額定電壓 Rate Voltage [V]300-300
額定電流 Rated Current [A]12-10
接線范圍 Wire Range [AWG]20~12
耐電壓 Dielectric Voltage-Withstand1.6KV
技術參數-IEC
過電壓類別 Overvoltage CategoryIIIIIIII
污染等級 Contamination Class322
額定電壓 Rated Voltage [V]250320630
額定電流 Rated Current [A]242424
額定沖擊電壓 Impulse withstand voltage [KV]444
導線截面積[硬/柔] Conductor cross section [mm2]0.25-2.5
材料 Material
絕緣材料 Insulation MaterialPA66
阻燃等級 Flame relardant ratingUL94V-0
導體材料 Conductor MaterialCopper alloy
導體表面鍍層 Plating of conductor surfaceSn plated
一般參數 Other Data
間距/極數 Pitch/Poles [mm]/[P]5.0/1~30
剝線長度 Stripping Length [mm]10~11
螺絲/扭矩 Screw/Torque(Max)[N.m]/
工作溫度 Operating temperature [℃]-40~+105
焊錫溫度 Soldering temperature260℃/5S
引針尺寸 Pin dimensions [mm]0.8*0.6

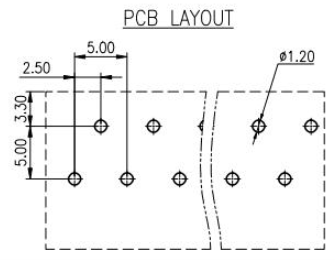

PCB板孔徑 PCB Hole Diameter [mm]?1.3
