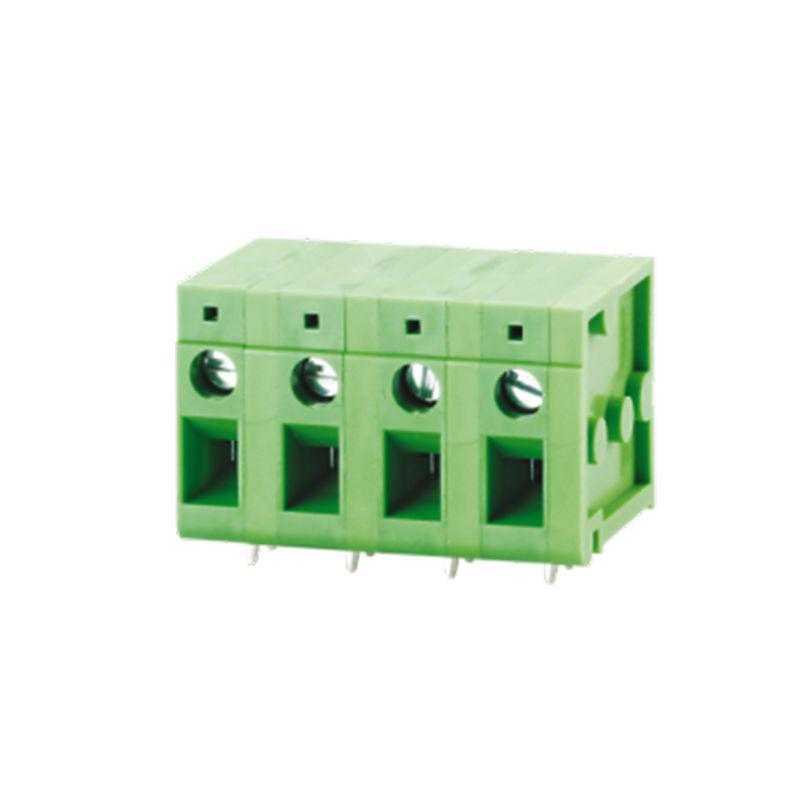

產品名稱：NX105R-7.50

額定電流: 20 A

額定電壓: 300 V

使用線徑: 26-12 AWG

間距: 7.5 mm

安裝: 波峰焊

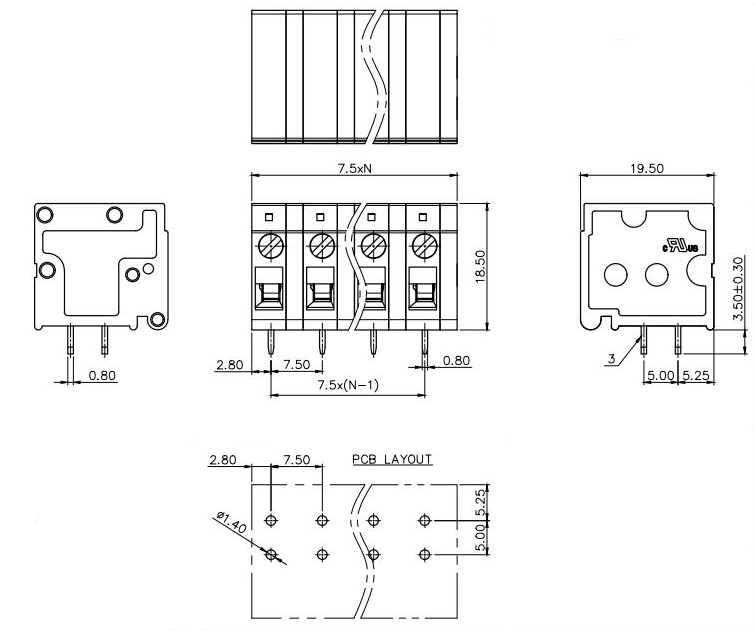

技術參數設計圖紙

技術數據-UL/CUL
等級 Use GroupBCD
額定電壓 Rate Voltage [V]300——300
額定電流 Rated Current [A]20——10
接線范圍 Wire Range [AWG]26~12

耐電壓 Dielectric Voltage-Withstand1.6KV

技術參數-IEC
過電壓類別 Overvoltage CategoryIIIIIIII
污染等級 Contamination Class322
額定電壓 Rated Voltage [V]4506301000
額定電流 Rated Current [A]242424
額定沖擊電壓 Impulse withstand voltage [KV]666
導線截面積[硬/柔] Conductor cross section [mm2]0.5~2.5

材料 Material
絕緣材料 Insulation MaterialPA66
阻燃等級 Flame relardant ratingUL94V-0
導體材料 Conductor MaterialCopper alloy
導體表面鍍層 Plating of conductor surfaceSn plated
一般參數 Other Data
間距/極數 Pitch/Poles [mm]/[P]7.5/1~30
剝線長度 Stripping Length [mm]12~13
螺絲/扭矩 Screw/Torque(Max)[N.m]M2.5/0.4
工作溫度 Operating temperature [℃]-40~+105
焊錫溫度 Soldering temperature260℃/5S
引針尺寸 Pin dimensions [mm]0.8*0.8
PCB板孔徑 PCB Hole Diameter [mm]?1.4
